1.2379 Soğuk İş Çelikleri

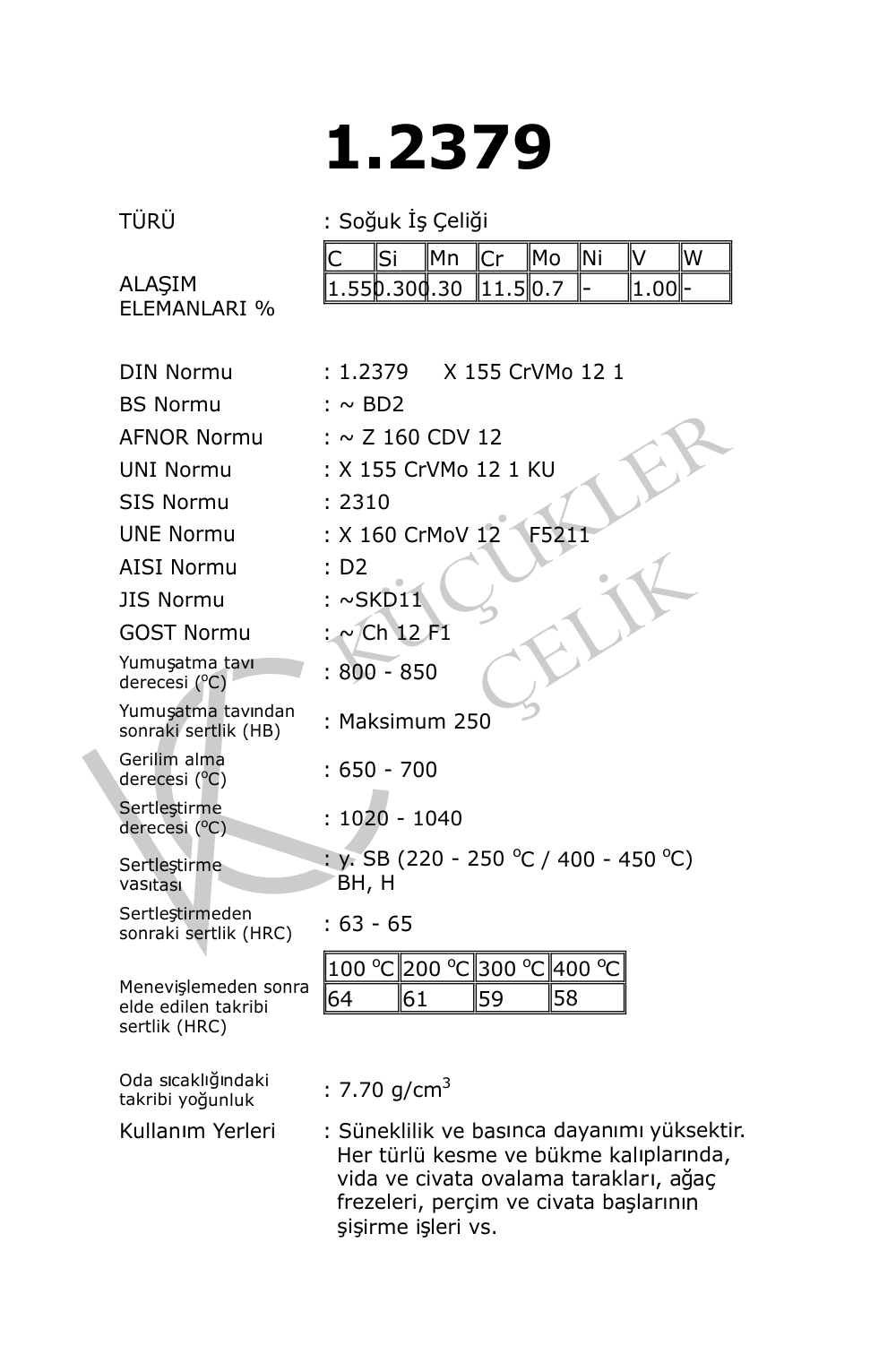

1.2379 Soğuk İş Çeliği



1.2379 soğuk iş çeliği, yüksek karbonlu ve yüksek kromlu bir takım çeliğidir. Bu çelik, molibden ve vanadyum alaşımlı olup, ısıya, aşınmaya ve kırılmaya karşı yüksek direnç gösterir. Bu çelik, 950-980°C arasında sertleştirilip yağda, gazda, havada veya sıcak banyoda soğutulduktan sonra 180-220°C arasında menevişlenir. Bu işlem sonucunda çelik, 54-62 HRC arasında bir sertliğe ulaşır. Bu çelik, ısı iletkenliği düşük olduğu için yüksek sıcaklıklarda çalışmaya uygundur. Ayrıca, düşük süneklik ve kırılganlık nedeniyle işlenmesi zor bir malzemedir. Bu çelik, özellikle rayba, mastar, disk bıçakları ve kaynak altı makaraları gibi hassas ve aşınmaya maruz kalan takımların üretiminde tercih edilir.
